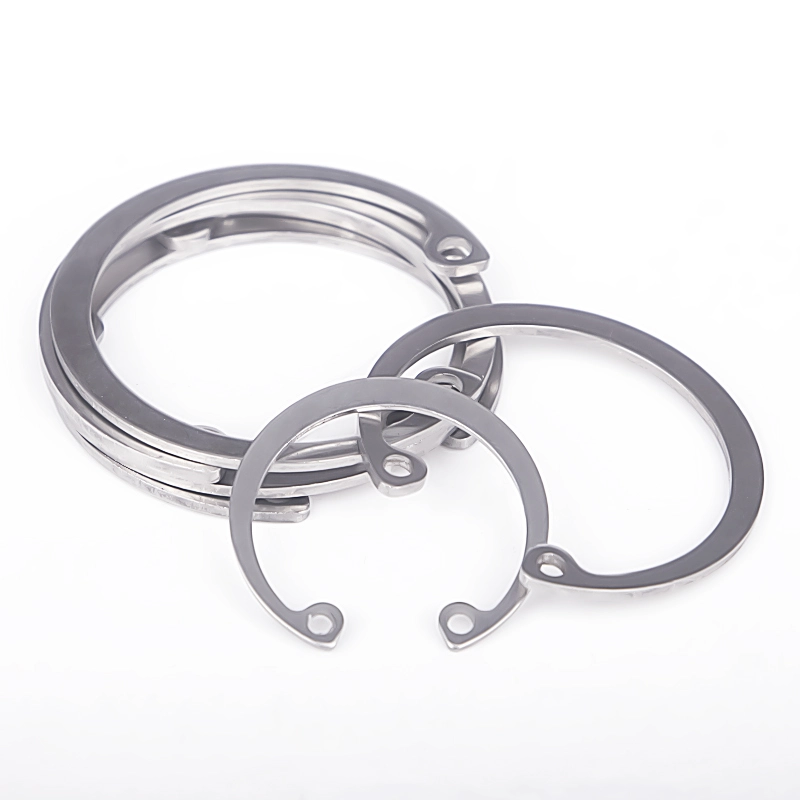

Altzairu herdoilgaitza DIN 472 Barne Zirkulua / Zuloa eusteko eraztuna

Wanluo-ren Txinako kalitate handiko altzairu herdoilgaitzezko DIN 472 barneko zirkulazioa / zuloa eusteko eraztuna zorrozki fabrikatzen da Alemaniako DIN industria-arauen arabera, zuloak kokatzeko lokailu elastiko profesional gisa balioz.

Bidali Kontsulta

Product Description

Kanpoko ardatza lotzeko DIN 471 ardatzaren kanpoko zirpilen desberdina, Wanluo fabrikak egindako DIN 472 altzairu herdoilgaitzezko barruko zirkuluak / zuloak eusteko eraztunak barnura irekitzeko egitura elastikoa du, barne zuloen zirrikituak estutzeko eta mugatzeko bereziki diseinatua. Hedapen elastiko fidagarriarekin eta estutze-errendimenduarekin, zehaztasun-zuloko zirrikituetan sartuta dago pinak, errodamenduak, barne-ardatzak eta barne-osagaiak finkatzeko, barruko piezak erortzea eta desplazamendu axiala eraginkortasunez saihestuz bibrazio eta kargaren eraginpean. Egitura trinkoa, finkatzeko zehaztasun handia eta muntaketa erraza dituena, muntaketa mekaniko integratuaren eta zuloen posizioaren mugaren doitasuneko finkagailu estandarra da.

Produktuen eraikuntza-diseinua eta fabrikazio industrialaren prozesua

DIN 472 barruko zulo-zirpilek purutasun handiko udaberriko altzairua eta altzairu herdoilgaitzezko material bikainak hartzen dituzte, zehaztasun estanpazio integratuaren bidez prozesatzen dute, berotze-tratamendu orokorra eta tenplaketa eta ertz finaren mozketa. Barnura irekitzeko egitura paregabea eta muntaketa-zulo simetrikoak ezin hobeto bat egiten dute zirpildun aliketa profesionalak hedapen azkar instalatzeko eta desmuntatzeko. Kanpoko zirkuluaren radiana eta hotze-diametroa zehatz-mehatz kalibratuta daude zuloen barruko zirrikitu estandarrekin kontaktu osoa eta doikuntza estua lortzeko, estutze solteak, desplazamenduak edo erorketak saihestuz. Eraztun-gorputzaren lodiera orokorra uniformea da, gogortasun elastiko eta neke-erresistentzia bikainarekin, behin eta berriz hedapen eta epe luzeko eragiketa ziklikoaren ondoren finkatzeko errendimendu egonkorra mantenduz, deformazio iraunkorrik edo porrot elastikorik gabe. Errebarik gabeko gainazal leunak modu eraginkorrean babesten ditu zuloen hormaren barne diametroa eta doitasuneko piezak hutsetik eta urraduratik, doitasun handiko muntaketa mekanikoaren estandarrak betetzen ditu.

Produktuaren Parametroa

Parametro Elementua	Zehaztapen xehatua
Produktuaren izena	DIN 472 Barne Zirkulua, Zuloa eusteko eraztuna, Barneko eraztuna
Arau Exekutiboa	DIN 472, ISO estandarra, GB estandarra, neurri ez estandarrak pertsonalizatuak
Eskuragarri dagoen materiala	304, 316L altzairu herdoilgaitza, kalitate handiko udaberriko altzairua, zinkatutako karbono altzairua
Tamaina sorta	Zuloaren diametroa φ8mm-φ100mm tamaina estandar osoak, irekiera berezi pertsonalizatua eta lodiera
Egitura Mota	Barne barrura irekitzeko eraztun elastikoa, muntatzeko zulo bikoitzak, barruko zuloaren zirrikitua estutzeko mota
Prozesatzeko Teknologia	Zehaztasun estanpazioa, tratamendu termikoa gogortzea, ertzak ezabatzea, kalibrazio elastikoa
Objektu aplikagarria	Barne-zulo mekanikoak, errodamendu-zuloak, zilindro-zuloak eta doitasun-zirrikitu-posizio integratuak
Gainazalaren tratamendua	Desugertzea eta pasibazioa / Zinkatua / Oxido beltza, herdoilaren aurkakoa eta korrosioaren aurkakoa
Propietate Mekanikoak	Tentsio-indar elastiko egonkorra, nekearen aurkakoa, soltearen aurkakoa, muga errendimendu iraunkorra
Enbalatzeko metodoa	Hezetasunik gabeko barruko poltsa + esportazio-kartoia, ontziratu gabeko eskaerak egiteko paleta
Hornikuntza Zerbitzua	Leku handieneko hornidura, pertsonalizazio ez estandarra, finkagailu mistoak leihatila bakarreko kontratazioa

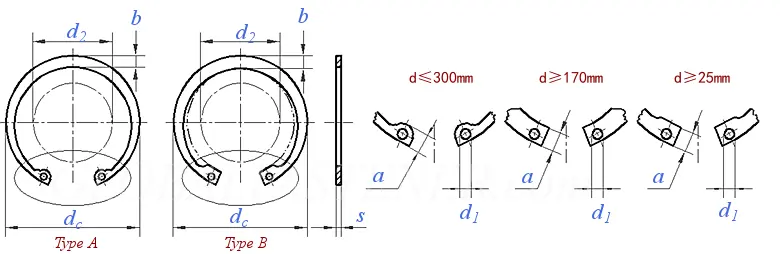

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Diametro nominala d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	gehienez	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Tamaina Nominala	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	gehienez	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	gehienez	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
1000unitateko ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Diametro nominala d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	gehienez	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Tamaina Nominala	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	gehienez	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	gehienez	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
1000unitateko ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Diametro nominala d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	gehienez	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Tamaina Nominala	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	gehienez	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	gehienez	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
1000unitateko ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Diametro nominala d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	gehienez	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Tamaina Nominala	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	gehienez	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	gehienez	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
1000unitateko ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Produktuen nagusitasun aipagarrienak eta industria arteko aplikazio eszenatokiak

1. Barneko zuloa finkatzeko egitura profesionala ezin hobeto dator bat zuloko zirrikitu estandarren tamainarekin, zirkunferentzia-indarra elastiko uniformea eskainiz, errodamendu, ardatz eta pin piezen barneko errodamenduen mugimendu axiala modu eraginkorrean mugatuz barne osagaien askatzea saihesteko.

2. Bero tratamendu integral zorrotzak egonkortasun elastikoa eta gogortasun mekanikoa hobetzen ditu, neke elastikorik, erlaxaziorik edo hausturarik ez duela bermatuz, epe luzeko bibrazioen eta behin eta berriz muntatu ondoren, epe luzerako muga zehatzaren zehaztasuna mantenduz.

3. Zulo bikoitzeko diseinu simetrikoak hedapen azkarraren instalazioa eta desmuntatzea onartzen du circlip aliketa bereziekin, ekoizpen-muntaiaren eraginkortasuna asko hobetuz eta geroago ekipamenduen mantentze-erosotasuna, eskala handiko industria loteen ekoizpenerako egokia.

4. Errebarik gabeko akabera ultra-leunak barruko zuloko horma eta doitasuneko bat datozen piezak babesten ditu urraduratik eta urraduratik, muntaketa kalteak eta ekipamenduen jitter saihestuz, doitasuneko egitura mekanikoen funtzionamendu egonkorra bermatuz.

5. Material dibertsifikatua eta gainazaleko tratamendu-soluzioak lan-eszenatoki anitzetara egokitzen dira, osagai pneumatiko hidraulikoetan, automobilgintzako doitasun-piezetan, etxetresna elektrikoetan, automatizazio-ekipoetan eta ingeniaritza mekanikoko zuloen posizioaren muga-egituretan oso erabiliak.

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Ohiko galderak

Q1: Zein da DIN 472 zirpilaren helburu nagusia?

A1: DIN 472 barruko zulo-zirpil bat da, aurrez irekitako zuloen barruan instalatua eta zuloko zirrikituetan sartuta. Eraikitako errodamenduak, ardatzak eta pieza zilindrikoak finkatzeko eta mugatzeko erabiltzen da, barneko osagaien erorketa eta desplazamendu axialak saihesteko.

2.G.: DIN 472 eta DIN 471-ren arteko desberdintasun nagusiak?

A2: DIN 471 kanpo-zirkulua da kanpoko irekiera duen ardatzaren kanpoaldea estutzeko; DIN 472 barruko zirkulua da, zuloaren barrualdea estutzeko barrurantz irekitzeko. Biek egitura-tentsio-norabide kontrakoak dituzte eta guztiz trukaezinak dira, ardatz eta zuloen muga-lokagailuen multzo osoa osatuz.

3.G.: DIN 472 zirkulua erraz deformatzen al da instalazioan?

A3: Ez. Gure produktuek udaberriko altzairuzko tratamendu profesionala hartzen dute gogortasun eta zurruntasun sendoarekin. Erremintaren hedapen-instalazio estandarrak ez du deformazio iraunkorrik eragingo, eta zirkuluak tamaina estandarrera azkar berreskuratu dezake estu estutzeko.

4.G.: Zein eszenatoki dira egokiak DIN 472rako?

A4: Eraikitako zuloen muga agertoki guztietarako oso aplikagarria da, hala nola, balbula hidraulikoen zuloetan, motor errodamenduen zuloetan, ekipamenduen muntaketa zuloetan, zilindroen zatietan, doitasun-tresnen zuloetan eta barrunbe mekaniko automatizatuetan finkatzeko egitura.

5.G.: Zulo estandarrak ez diren pertsonalizatuak eman daitezke?

A5: Bai. Barruko eta kanpoko diametroa, lodiera, zirrikitu bat datorren tamaina eta korrosioaren aurkako gainazaleko tratamendu handia pertsonalizatzea onartzen dugu, zulo mekaniko berezien posizio muga pertsonalizatuak betetzeko.
