Altzairu herdoilgaitza DIN 471 Kanpo Zirkulua

Wanluo fabrikako kalitate handiko altzairu herdoilgaitzezko DIN 471 Kanpoko Zirkulua Alemaniako DIN industria-arauen arabera fabrikatzen da, ardatza finkatzeko bereziki diseinatutako doitasun elastiko eusteko lokailuei dagozkienak.

Bidali Kontsulta

Product Description

Presioa eramateko eta askatzeko erabiltzen diren garbigailuek ez bezala, altzairu herdoilgaitzezko DIN 471 Kanpo Zirkuluak eraztun-egitura elastiko irekia dute, ardatz birakari eta finkoen kanpoko zirrikilari zirkularra soilik aplikatuta. Uzkurtze elastiko zehatzarekin eta berrezartzeko errendimenduarekin, azkar instalatu daiteke ardatzaren zirrikituan muga axiala konturatzeko, errodamenduak, engranajeak, mahukak eta beste ardatz zati batzuk eragiketa mekanikoan zehar axiala irristatzea eta erortzea eragotziz. Transmisio mekanikoaren muntaketarako ezinbesteko lokailu estandarra da, instalazio erraza, estutze-zehaztasun handia eta epe luzerako muga-efektu egonkorra ditu.

Oinarrizko osagaien diseinua eta prozesatzeko teknika estandarizatua

DIN 471 kanpoko ardatzeko zirkuluek kalitate handiko udaberriko altzairu eta altzairu herdoilgaitzezko lehengaiak hartzen dituzte, zehaztasun estanpazio integratuaren bidez, kentze integrala eta tenplaketa tratamendu termikoa eta ertzaren akabera. Hutsune ireki estandarrak eta instalazio-zulo erreserbatuak ezin hobeto bat egiten dute zirpildun aliketa profesionalekin, azkar muntatzeko eta desmuntatzeko. Barruko diametroa eta radiana zehatz-mehatz kalibratuta daude ardatzaren zirrikitu estandarrekin lotura estua bermatzeko, estutze solterik edo gehiegizko estutze desbideratzerik ez izateko. Eraztunaren gorputz orokorrak lodiera uniformea eta gogortasun elastiko bikaina ditu, uzkurtze eta berrezartze errendimendu egonkorrarekin, ez da erraza neke elastikoa, deformazio iraunkorra edo haustura sortzea behin eta berriz desmuntatu eta epe luzerako bibrazio-eragiketa egin ondoren. Errebarik gabeko kanpoko ertz leunak bat datozen piezak marraztea saihesten du, eta egitura-indar orokorrak industria-karga astuneko muga-eskakizunak betetzen ditu.

Produktuaren Parametroa

Parametro Elementua	Zehaztapen xehatua
Produktuaren izena	DIN 471 Kanpoko Zirkulua, Ardatzaren Euste Eraztuna, Kanpoko Eraztuna
Arau Exekutiboa	DIN 471, ISO estandarra, GB estandarra, neurri ez estandarrak pertsonalizatuak
Eskuragarri dagoen materiala	304, 316L altzairu herdoilgaitza, kalitate handiko udaberriko altzairua, zinkatutako karbono altzairua
Tamaina sorta	Ardatz-diametroa φ3mm-φ100mm tamaina estandar osoak, irekiera berezi pertsonalizatua eta lodiera
Egitura Mota	Kanpoko eraztun elastiko irekia, instalazio bikoitzeko zuloaren diseinua, ardatzaren zirrikitua estutzeko mota
Prozesatzeko Teknologia	Zehaztasun estanpazioa, tratamendu termikoa gogortzea, ertzak ezabatzea, kalibrazio elastikoa
Objektu aplikagarria	Ardatz birakari estandarrak, engranaje-ardatzak, errodamendu-ardatzak eta ardatz zilindrikoak
Gainazalaren tratamendua	Desugertzea eta pasibazioa / Zinkatua / Oxido beltza, herdoilaren aurkakoa eta korrosioaren aurkakoa
Propietate Mekanikoak	Gogortasun elastiko sendoa, nekearen aurkakoa, erorketaren aurkako muga, finkatzeko indar egonkorra
Enbalatzeko metodoa	Hezetasunik gabeko barruko poltsa + esportazio-kartoia, ontziratu gabeko eskaerak egiteko paleta
Hornikuntza Zerbitzua	Leku handieneko hornidura, pertsonalizazio ez estandarra, finkagailu mistoak leihatila bakarreko kontratazioa

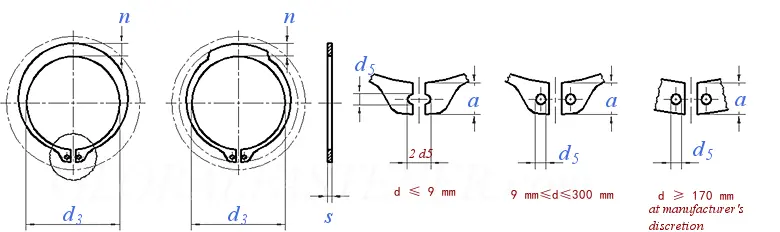

Stainless Steel Din 471 External Circlip

Diametro nominala d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	gehienez	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	gehienez	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	gehienez	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
1000 unitateko ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Diametro nominala d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	gehienez	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	gehienez	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	gehienez	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
1000 unitateko ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Diametro nominala d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	gehienez	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	gehienez	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	gehienez	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
1000 unitateko ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Diametro nominala d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	gehienez	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	gehienez	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	gehienez	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
1000 unitateko ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Produktu onuragarriak eta lan baldintza unibertsalaren egokitzapena

1. Kanpoko ardatzaren clamping-diseinu profesionala ezin hobeto dator bat ardatzaren zirrikitu estandarrekin, horma-indar elastiko uniforme eta egonkorra eskainiz, ardatzaren piezen desplazamendu axiala eraginkortasunez mugatuz eta ekipoen bibrazioak eta biraketak eragindako osagaiak erortzearen arazoa konpontzeko.

2. Zehaztasun handiko tratamendu termiko integralaren prozesuak zirkulua berreskuratze elastiko bikainarekin eta nekearen aurkako errendimenduarekin ematen du. Elastikotasun egonkorra mantentzen du behin eta berriz hedapen eta uzkurduraren ondoren, erlaxaziorik edo hutsegiterik gabe epe luzeko abiadura handiko funtzionamenduetan.

3. Instalazio bikoitzeko zulo erreserbatuak circlip aliketa bereziekin lankidetzan aritzen dira, muntaketa eta desmuntaketa azkarrak eginez, ekipoen mantentze-lanak eta osagaiak ordezkatzeko eraginkortasuna asko hobetuz, loteen muntaketa industrialerako egokia.

4. Burrrik gabeko akabera leunak ardatzak eta bat datozen piezak hutsetik eta urraduratik babesten ditu instalazioan eta funtzionamenduan, muntaketa-zehaztasuna eta transmisio-osagaien bizitza-bizitza bermatuz.

5. Material eta gainazaleko tratamendu anitz aukerak lan-ingurune desberdinetara egokitzen dira, ekipamendu mekanikoetan, automobilgintzako piezenetan, etxetresna elektrikoetan, osagai pneumatiko hidraulikoetan eta transmisio automatikoko sistemetan oso erabiliak.

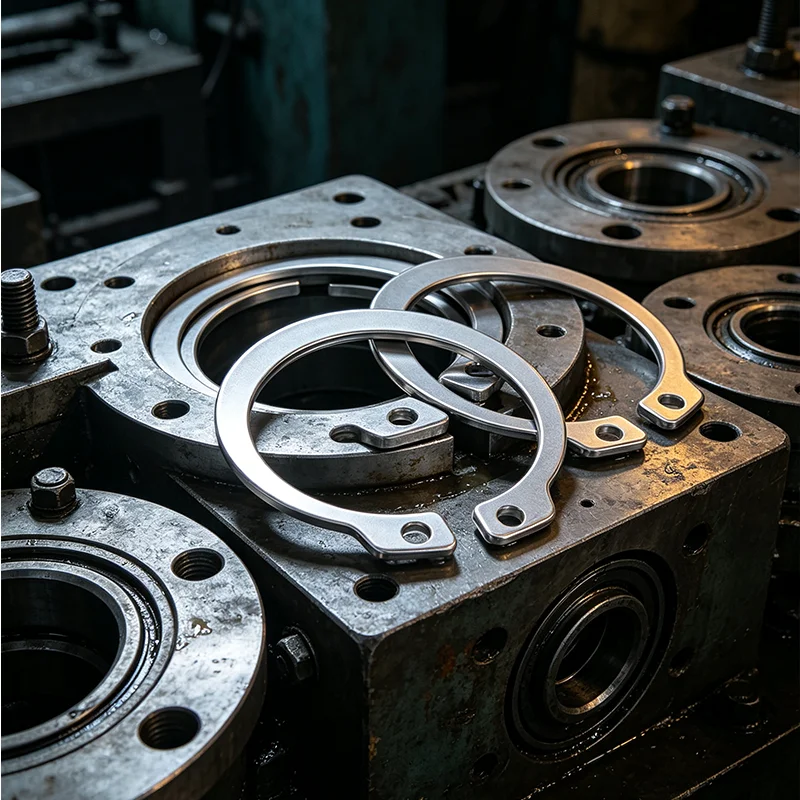

Stainless Steel Din 471 External Circlip

Ohiko galderak

Q1: Zertarako erabiltzen da altzairu herdoilgaitza DIN 471 kanpoko zirkulazioa?

A1: DIN 471 ardatzetarako kanpoko zirkulua da, batez ere ardatz mekanikoen kanpoko zirrikituan instalatuta, errodamenduak, engranajeak, ardatz-mahukak eta beste pieza batzuk finkatzeko, axiala irristatzea eta erortzea saihestuz, ardatzaren osagaien muga zehatza konturatuz.

2.G.: Zein da DIN 471 (ardatz) eta DIN 472 (zulo) zirpilen arteko aldea?

A2: DIN 471 ardatza instalatzeko kanpoko zirkulua da, ardatzaren kanpoko zirkulua estutuz; DIN 472 zuloak instalatzeko barruko zirkulua da, zuloaren barruko horma estutzen duena. Bi egiturak kontrajarriak dira eta ez dira trukagarriak.

3.G.: Zirkuluak elastikotasuna galduko al du epe luzera erabili ondoren?

A3: Gure DIN 471 zirpilek itzaltzeko eta tenplatzeko tratamendu zorrotza hartzen dute, errendimendu elastiko egonkorrekin eta nekearen aurkako gaitasun sendoarekin. Lan-baldintza estandarretan, ez da soltea edo baliogabea izango, epe luzerako muga-egonkortasuna bermatuz.

Q4: Instalazioak tresna profesionalak behar al ditu?

A4: Bai. Hedapen-instalaziorako bat datozen zirpil-aliketak erabiltzea gomendatzen da, deformazio artifiziala eta haustura ekiditeko, instalazioaren ondoren doikuntza estua eta muga-efektu egonkorra bermatuz.

5.G.: Zirkulu ez-estandarrak pertsonaliza ditzakezu?

A5: Bai. Kanpoko diametroa, lodiera, zirrikituaren tamaina eta korrosioarekiko erresistentzia handiko gainazaleko tratamendua pertsonalizatzea onartzen dugu ardatz mekaniko berezien osagaien muga-eskakizunak betetzeko.
