Altzairu herdoilgaitza DIN 913 muturreko torlojua

Wanluo-ren Txinako altzairu herdoilgaitzezko DIN 913 mutur lauko torlojuak Alemaniako estandar industrialen arabera fabrikatzen dira, doitasun handiko bururik gabeko hexaguneko lokailuei dagozkienak. Agerian dagoen ohiko torloju guztietatik ezberdina den, torloju honek bururik gabeko diseinua du, mutur lauko aurpegiarekin eta barne-unitate hexagonalarekin, ezkutuko kokapenera, askatzearen aurkako blokeoa eta muga finkoaren muntaketari eskainia.

Bidali Kontsulta

Product Description

Wanluo hornitzailearen altzairuzko DIN 913 muturreko torlojua guztiz torlojutu daiteke hari-zuloan zati irten gabe, agerian dauden torloju-buruek eragindako egitura-interferentzia, osagaien talka eta posizio-desplazamenduaren arazoak ondo konponduz. Mutur lauak gainazaleko presio uniformea eskaintzen du, kokapen zehatza lortzen du kontaktu piezaren gainazala kaltetu gabe, transmisio mekanikoko piezen, ardatzaren finkapenean eta moldeen doikuntzan ezinbesteko doitasun-fitxatzailea bihurtuz.

Egitura-atributu nagusiak eta industria-mailako fabrikazio-fluxua

DIN 913 mutur lau-torlojuak doitasun handiko forjaketa hotzeko eta haria ijezteko prozesu integratua hartzen du tamaina osoko tolerantzia-kontrol estandarrarekin. Bururik gabeko egitura integralak erabateko torlojuaren ondoren zero irtengune bermatzen du, guztiz ezkutuko instalazioa eginez. Barne-harreman hexagonal estandarra sakonki osatuta dago barruko horma leunarekin, doitasun-erremintak bikain bat datozenez, momentu handiko blokeoa eta doikuntza finak onartzen ditu erreminta irristatu edo entxufea deformatu gabe. Ebaketa-mutur laua gainazal lauarekin eta errebarik gabeko gainazal lauarekin leunduta dago, piezaren kontaktu-planoa ondo egokitzeko, finkatzeko presioa uniformeki sakabanatu eta tokiko koska edo gainazaleko kalteak saihestuz. Sekzio osoko hari uniformeak hortz-pasadura zehatza eta torloju-errendimendu leuna ditu, estutu eta askatzeko malgua ahalbidetzen du behin eta berriz kokapen doikuntzarako. Kalitate handiko altzairu herdoilgaitzez eta erresistentzia handiko aleazio altzairuz egina, torloju-gorputzak gogortasun handia, presio-erresistentzia handia eta korrosioarekiko erresistentzia bikaina ditu, epe luzeko bibrazioetan eta karga-baldintzetan kokapen-zehaztasun egonkorra mantenduz.

Produktuaren Parametroa

Parametro Elementua	Zehaztapen xehatua
Produktuaren izena	DIN 913 mutur laua lotzeko torlojua, bururik gabeko soka hexagonaleko torlojua
Arau Exekutiboa	DIN 913, ISO 4026, GB estandarra, neurri ez estandarrak pertsonalizatuak
Eskuragarri dagoen materiala	304, 316L altzairu herdoilgaitza, 12,9 graduko aleazio altzairua, karbono altzairua
Tamaina sorta	M2-M16 neurri metriko estandar osoak, luzera ultra-laburra/ultra-luze pertsonalizatua
Egitura Mota	Bururik gabeko diseinua, mutur laua, barneko entxufe hexagonaleko unitatea
Drive mota	Barne-harreman hexagonal estandarra, doitasuneko Allen giltzekin bateragarria
Haria Ezaugarri	Hari metriko uniforme osoa, tolerantzia handiko zehaztasuna, torloju leuna
Gainazalaren tratamendua	Desugertzea eta pasibazioa / Oxido beltza / Zinkatua, errebarik gabeko akabera
Propietate Mekanikoak	Gogortasun handia, presio-erresistentzia handia, kokapen zehatza, bibrazioen aurkako askatzea
Enbalatzeko metodoa	Barruko poltsa hezetasunari aurre egiteko + esportazio-kartoia, ontziratu gabeko bidalketa egiteko paletak
Hornikuntza Zerbitzua	Leku handieneko hornidura, pertsonalizazio ez-estandarra, finkagailu bakarreko hornidura

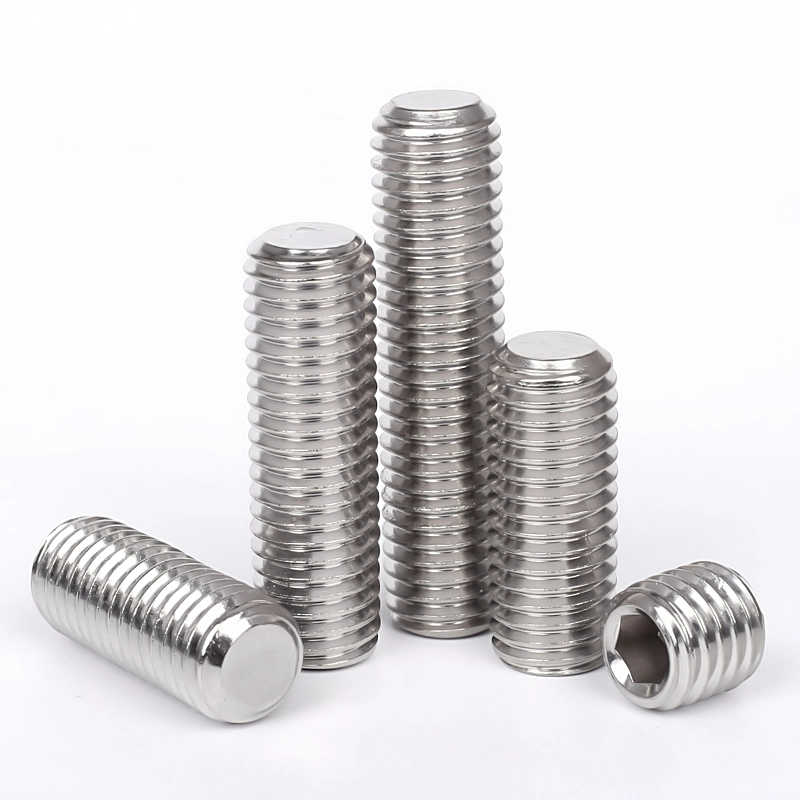

Stainless Steel Din 913 Flat End Set Screw

Torloju haria d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	Zelaia		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_p	gehienez		0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
d_p	min		0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
e	min		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Tamaina Nominala		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	gehienez		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	min		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	min	laburra	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	min	luzea	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^①	Tamaina Nominala		2	2.5	2.5	3	3	4	5	6	6

Torloju haria d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Zelaia		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_p	gehienez		5.5	7	8.5	10	12	13	15	17	18
d_p	min		5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e	min		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Tamaina Nominala		4	5	6	6	8	10	10	12	12
	gehienez		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	min		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	min	laburra	3	4	4.8	5.6	6.4	7.2	8	9	10
t	min	luzea	5	6	8	9	10	11	12	13.5	15
L₀^①	Tamaina Nominala		6	8	12	14	16	16	16	18	20

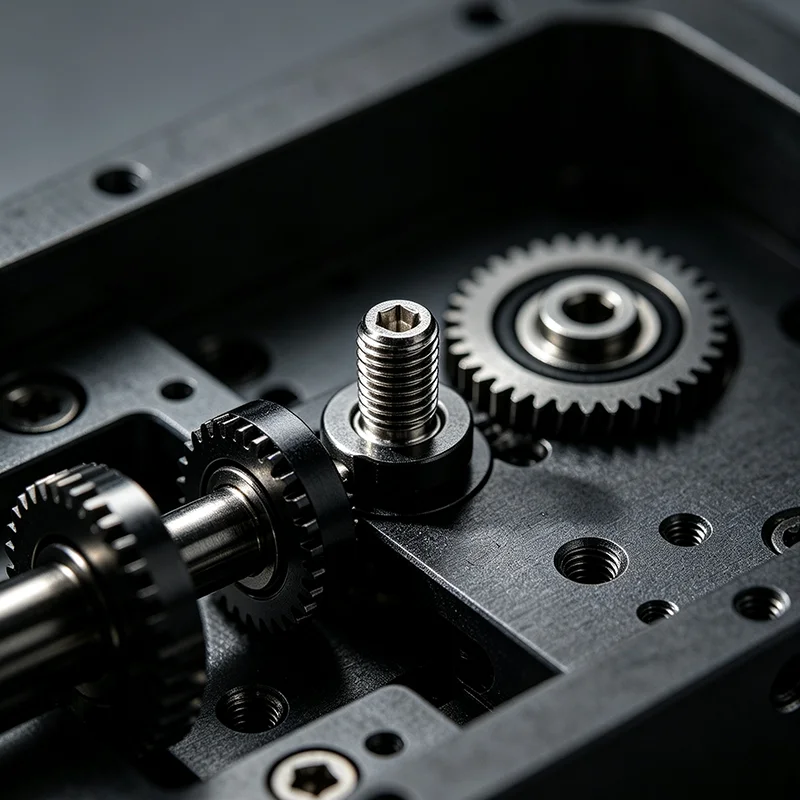

Kontratazio Abantailen Azterketa eta Inplementazio Ingurune Tipikoak

1. Bururik gabeko ezkutuko instalazio-egiturak muntatu ondoren zero irtengune lortzen du, egitura-interferentziak eta zatien marruskadura guztiz saihestuz, zati mekaniko mugikorretarako eta espazio mugatu trinkorako muntaketa agertokietarako egokia.

2. Zehaztasun lauko aurpegien diseinuak gainazaleko kontaktu uniformea osatzen du piezarekin, kokapen zehatza eta finkatzea mugatzen du kontaktu-azalera birrinduta edo urratu gabe, doitasun piezen osotasuna babestuz.

3. Barneko hex drive estandarrak doikuntza zehatza eta momentu handiko blokeoa onartzen ditu, posizioaren doikuntza malgua eta finkapen sendoa ahalbidetuz, posizioen desplazamendua eta ekipoen epe luzeko funtzionamenduaren bibrazioak eragindako arazoak modu eraginkorrean konpontzeko.

4. Doitasun handiko haria ijezteko prozesuak hari bat etortzea eta doikuntza teleskopiko leuna bermatzen ditu, doitasun ekipamenduak behin eta berriz desmuntatzeko, arazketarako eta mantentzerako egokia, finkatzeko errendimendu egonkorra eta iraunkorra.

5. Hainbat material eta kalifikazio aukerak hainbat lan eskakizun betetzen ditu. Erresistentzia handiko aleazio altzairua karga astuneko kokapenerako da, eta altzairu herdoilgaitza, berriz, korrosioaren aurkako eta kanpoko inguruneetarako, molde, automatizazio eta tresneriaren industriak estaltzen ditu.

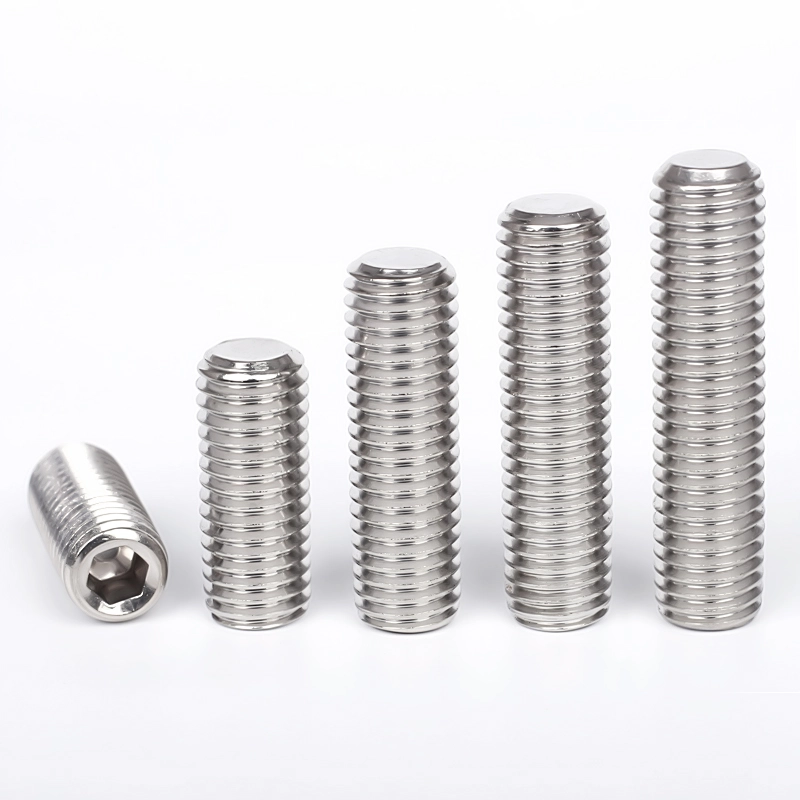

Stainless Steel Din 913 Flat End Set Screw

Ohiko galderak

1.G.: Zertarako erabiltzen da batez ere DIN 913 amaierako torlojua?

A1: DIN 913 bururik gabeko muturreko torloju laua da, batez ere kokapen zehatza egiteko, askatzearen aurkako blokeoa eta ardatzen, moldeen eta pieza mekanikoen mugak finkatzeko erabiltzen dena. Ezkutuko instalazioa eta kontaktu gainazalean kalterik ez duten agertokietan asko aplikatzen da.

2.G.: Zein da DIN 913 eta beste torlojuen arteko aldea?

A2: DIN 913-k mutur laua du gainazalean egokitzeko eta kalterik ez kokatzeko; Kono-muturreko edo kopa-muturreko torlojuekin alderatuta, ez du koskarik utziko piezan, doitasun piezetarako eta gainazal leuneko finkatzeko egokiagoa.

Q3: Bururik gabeko torlojuak erraz askatuko al dira?

A3: Ez. Zehaztasun handiko hari osoarekin eta momentu handiko hex blokeatzeko egiturarekin, hariztutako zuloa ondo egokitzen da. Hari-kola edo blokeo-neurri osagarriekin hornituta, soltearen aurkako errendimendu bikaina mantendu dezake epe luzeko bibrazio-inguruneetan.

Q4: DIN 913 torlojuak erabil al daitezke posizio finak doitzeko?

A4: Bai. Hari estandar uniformeak mikro-distantziaren doikuntza teleskopikoa ahalbidetzen du, oso egokia da moldeen hutsuneak, ekipoen posizio horizontala eta muntaketa mekanikoaren zehaztasuna finkatzeko.

Q5: Indar handiko kalifikazioa torlojuak ematen al dituzu?

A5: Noski. Altzairu herdoilgaitzezko bertsio konbentzionalak eta erresistentzia handiko aleazio altzairuzko 12.9 graduko bertsioak hornitzen ditugu, karga astuneko kokapen eta doitasun handiko ekipamenduen muntaketa baldintzak bete ditzaketenak.
